スクリューパイルの施工手順(Photo)

SEKOスクリューパイル工法

〈SEKOスクリューパイル工法〉の施工前から施工完了までの一連の流れを写真でご紹介します。
シンプルで、環境にやさしい優れた工法です。

現場に搬入された鋼管杭
現場に並べられた鋼管杭

現場に並べられた鋼管杭

杭打ち場所が設定された敷地

杭打ち場所が設定された敷地

メーカー名が印字された鋼管杭

メーカー名が印字された鋼管杭

SEKO式杭打機で鋼管杭の貫入

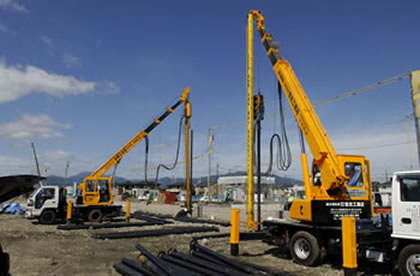

SEKO式杭打機が現場にセットされる

SEKO式杭打機が現場にセットされる

杭芯ずれ防止アタッチメントを使用し、杭打接地点に正確にセットされる

杭芯ずれ防止アタッチメントを使用し、杭打接地点に正確にセットされる

杭が垂直にセットされているか確認

杭が垂直にセットされているか確認

セットされたのち、図面通りに杭芯がセットされているか再確認

セットされたのち、図面通りに
杭芯がセットされているか再確認

先端部のついた下杭が回転しながら挿入されていく

先端部のついた下杭が回転しながら挿入されていく

下杭と上杭を継ぐアーク溶接(教育訓練資格認定保持者)
有資格者の安定した作業、管理で接続します

有資格者の安定した作業、管理で接続します

上杭の貫入が完了する
深度および施工管理値を確認し、回転貫入を完了する

深度および施工管理値を確認し、回転貫入を完了する

貫入が完了した鋼管杭が図面通りに正確に並んでいる

貫入が完了した鋼管杭が
図面通りに正確に並んでいる

杭頭がプラズマカッターで図面通りに正確に処理される
地中でカットされた杭頭

地中でカットされた杭頭

図面通り正確にカットされているか確認する

図面通り正確にカットされているか確認する

杭頭にはメーカー指定の鉄製のフタが被せられます
杭内部にゴミや土砂などが入らないように仮キャップを杭頭に被せます

杭内部にゴミや土砂などが入らないように
仮キャップを杭頭に被せます
